Behringer P24HUB Хаб системы персонального мониторинга

Behringer P24HUB — 24-канальный хаб системы персонального мониторинга для подключения до 8 персональных микшеров P24, с интерфейсами StageConnect, AES50 и ULTRANET, 16 балансными аналоговыми TRS-выходами, передачей питания по StageConnect, маршрутизацией Talkback и возможностью каскадного соединения нескольких хабов.

P24HUB от бренда Behringer является центральным коммутационным устройством системы персонального мониторинга P24. Хаб принимает многоканальный аудиосигнал от цифрового микшерного пульта и распределяет его между персональными микшерами музыкантов, позволяя каждому исполнителю самостоятельно настраивать собственный мониторный микс непосредственно на сцене.

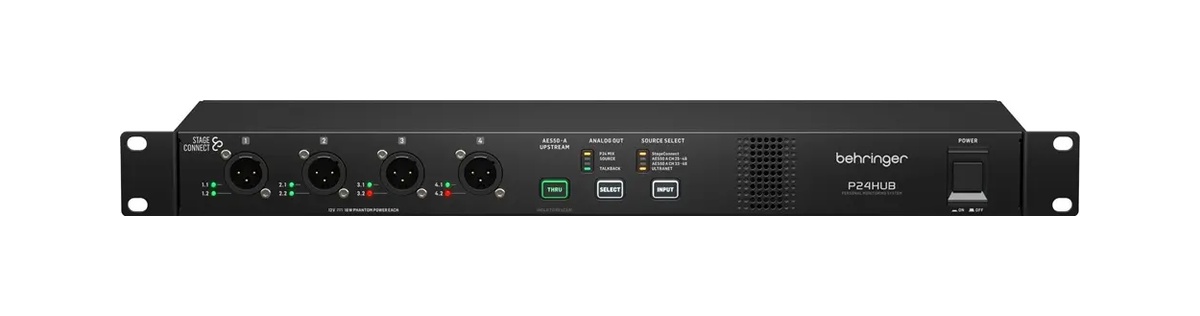

К одному P24HUB можно подключить до 8 персональных микшеров P24. На передней панели расположены четыре порта StageConnect, к каждому из которых напрямую подключается один P24, а второй микшер может быть соединён с первым каскадно. Светодиодные индикаторы возле разъёмов отображают состояние каждого подключённого устройства и помогают быстро обнаружить ошибку соединения.

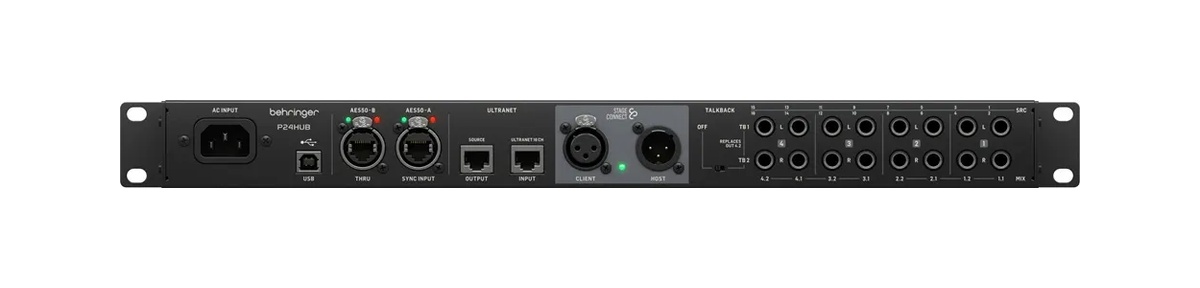

Каждый персональный микшер может формировать индивидуальный стереомикс из 12 стереоканалов или 24 моноканалов. Готовые миксы возвращаются в P24HUB и могут выводиться через 16 балансных аналоговых разъёмов 6,3 мм TRS. В режиме P24 MIX эти выходы образуют восемь стереопар, которые удобно подключать к передатчикам беспроводных систем персонального мониторинга.

P24HUB поддерживает три основных формата цифрового подключения. Через StageConnect передаются 24 аудиоканала, через AES50 доступны режимы на 24 или 16 каналов, а ULTRANET позволяет принять 16 каналов от совместимых цифровых микшерных пультов и устройств системы Behringer P16. Переключатель SOURCE SELECT на передней панели позволяет выбрать используемый источник сигнала.

При подключении по StageConnect или AES50 в 24-канальном режиме P24HUB получает от микшерной консоли названия каналов и передаёт их на персональные микшеры P24. Это упрощает настройку мониторной системы: музыканты видят названия источников на своих устройствах, а 12 групп могут автоматически конфигурироваться как моно, стерео или Dual Mono.

Встроенная система Talkback обеспечивает двустороннюю связь между FOH-инженером, сценическими специалистами и музыкантами. Хаб суммирует входящие сигналы Talkback в две шины и направляет их на соответствующие каналы StageConnect, AES50 и ULTRANET. При активации функции TALKBACK REPLACE OUT сигналы служебной связи выводятся через аналоговые выходы 15 и 16.

Интерфейс StageConnect одновременно передаёт цифровой аудиосигнал и обеспечивает дистанционное питание подключённых персональных микшеров. Для соединения можно использовать балансный XLR-кабель, однако для максимальной длины и стабильности производитель рекомендует кабель DMX с сопротивлением 110 Ом. Максимальная длина линии StageConnect составляет 40 метров, а AES50 — до 80 метров.

Несколько P24HUB можно соединить последовательно по AES50. Такая конфигурация позволяет масштабировать систему для крупных концертных площадок, театров, студий и оркестровых составов, сохраняя независимое управление восемью персональными миксами на каждом хабе. Режим THRU передаёт все 48 входящих каналов AES50 B на порт AES50 A и может использоваться для подключения сценических блоков, например Behringer S16.

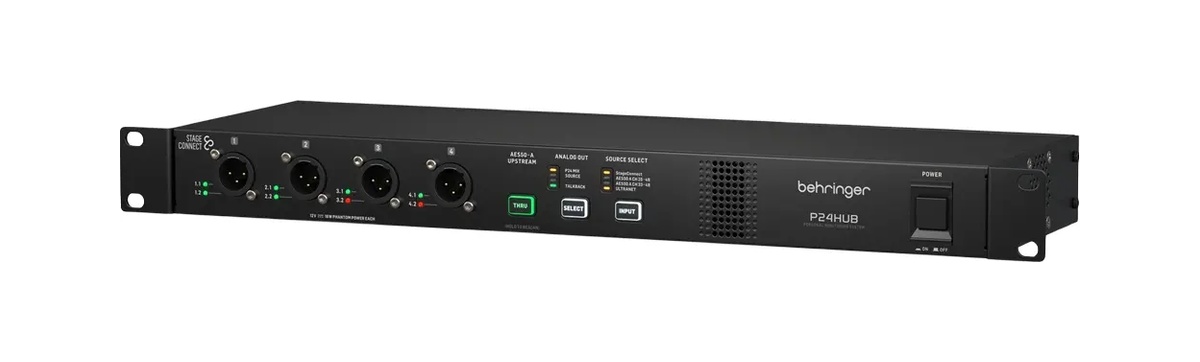

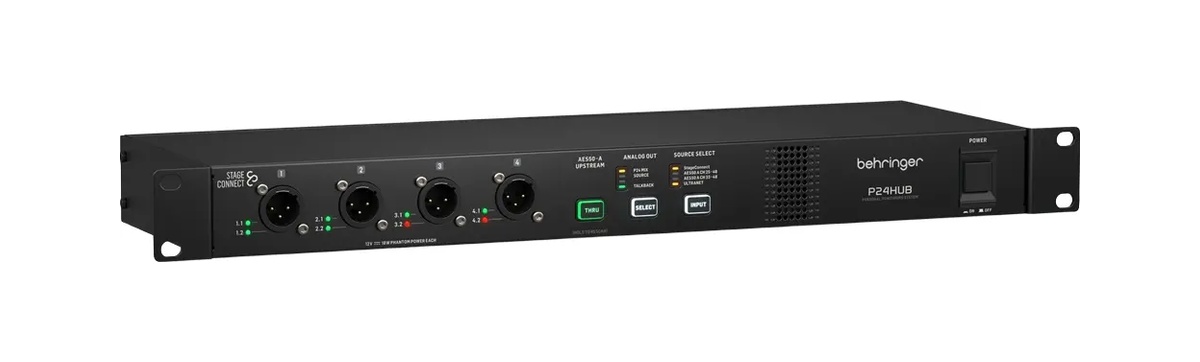

Корпус P24HUB выполнен в стандартном рэковом формате 1U. Компактная глубина корпуса позволяет установить устройство вместе с передатчиками беспроводных IEM-систем в одном сценическом или боковом рэке. Разъём USB Type-B предназначен для обновления встроенного программного обеспечения с помощью приложения SimplyPUT.

Особенности:

• центральный хаб системы персонального мониторинга
• разработано для Behringer P24
• до 8 независимых стереофонических мониторных миксов
• передача названий каналов на микшеры P24 через StageConnect и AES50
• 2 шины Talkback для связи между музыкантами и звукоинженерами
• режим TALKBACK REPLACE OUT для вывода служебной связи через аналоговые выходы
• возможность каскадного соединения нескольких P24HUB по AES50
• режим AES50 THRU для сквозной передачи 48 каналов
• интеграция с системой персонального мониторинга Behringer P16.
