Doepfer A-111-6 Miniature Synthesizer Slim Line

Doepfer A-111-6 Miniature Synthesizer Slim Line — модуль Eurorack c генератором VCA, VCO, с фильтром VCF -24 дБ, входами 1V.Oct, Gate, Envelope, CV Bal, Mod, CVT, VCF FM1, VCF FM2, и выходом Out, размер 10 hp.

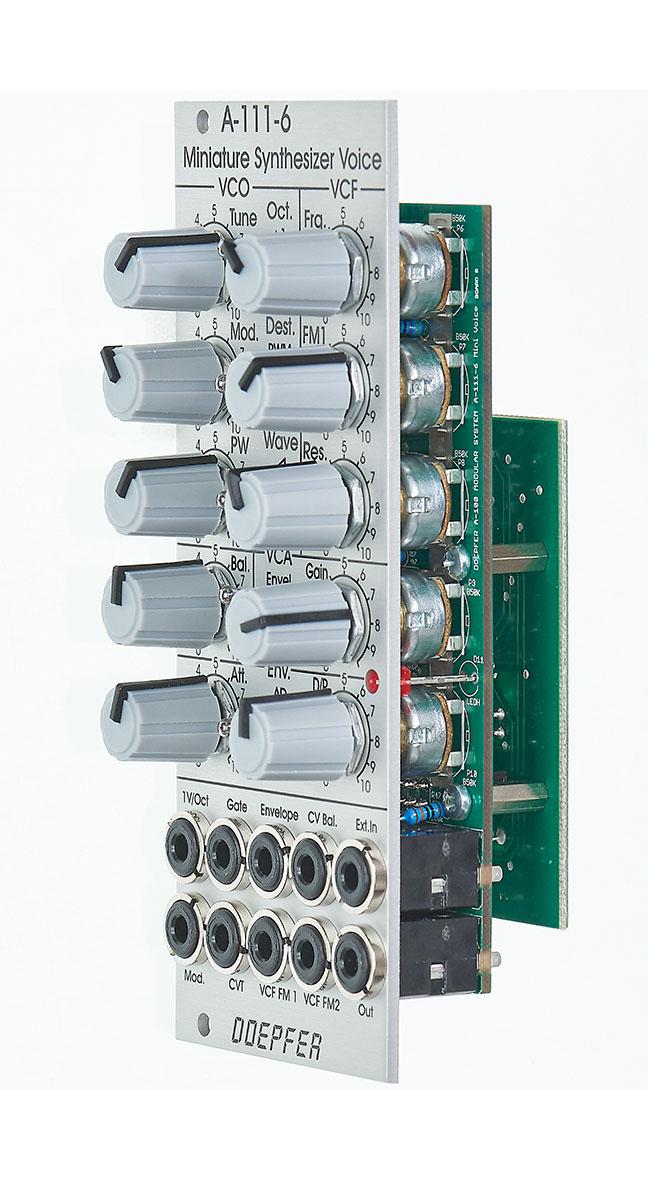

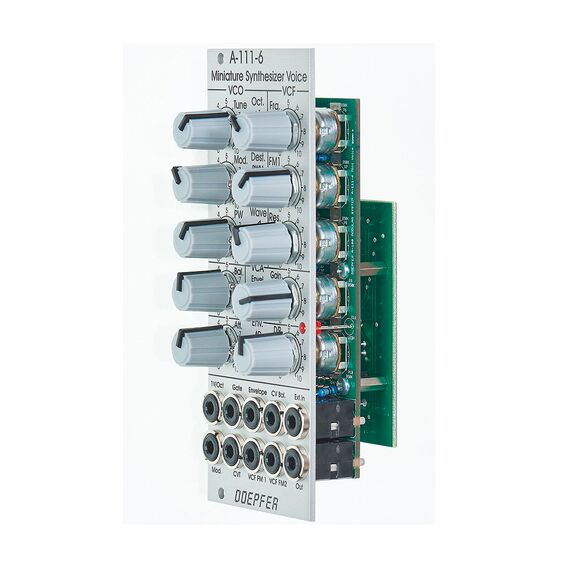

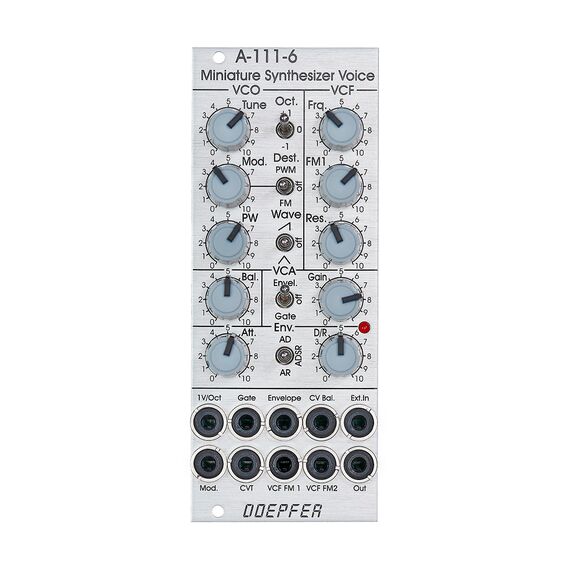

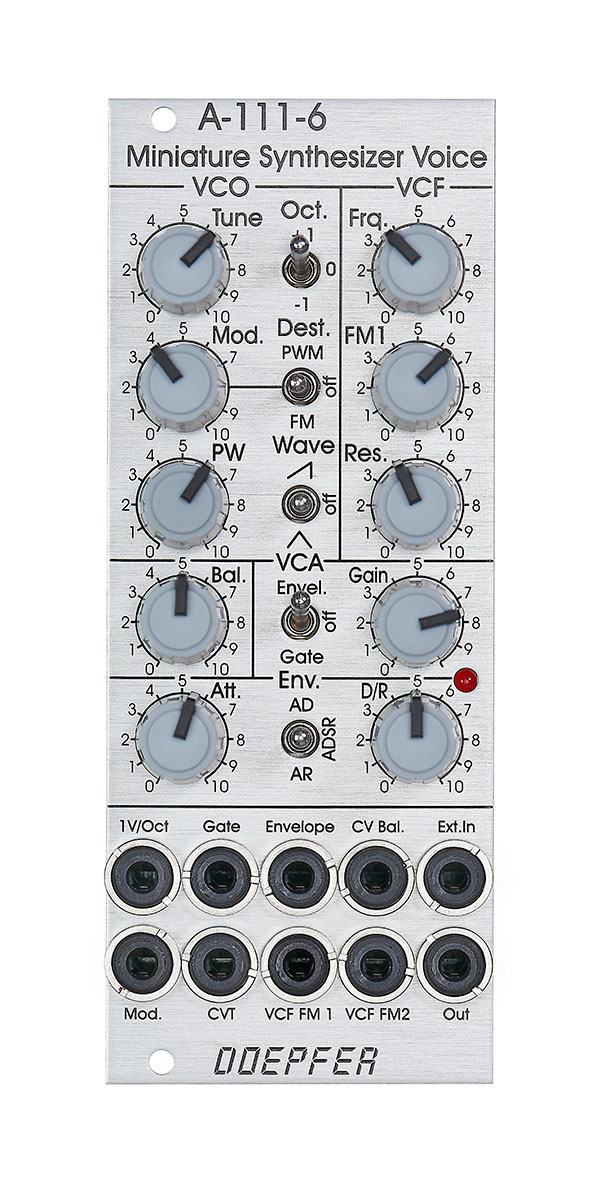

A-111-6 Miniature Synthesizer Slim Line от немецкого производителя Doepfer представляет собой компактный и полноценный синтезатор. Базой A-111-6 является VCO с треугольной основой, который имеет регулятор высоты тона и переключатель, повышающий или понижающий на одну октаву. Панель управления имеет множество настроек. Вход mod CV имеет аттенюатор и переключатель назначения, который определяет выбор между широтно-импульсной модуляцией, частотной модуляцией или отключение модуляции в среднем положении. Ширина импульса также может быть установлена вручную. Переключатель формы волны служит для выбора между пилообразным, треугольным и выключенным положением.

Выбранная форма волны суммируется с пульсовой волной, а затем обе подаются в VCF. VCF представляет собой фильтр нижних частот 24 дБ с контролем частоты и резонанса. При высоких настройках параметра резонанса фильтр начинает автоколебаться. В модуле также присутствуют два FM-входа: FM 1 оснащен аттенюатором для управления глубиной модуляции, а FM 2 отслеживает приблизительно 1 v/oct. Это особенно полезно при автоколебании фильтра. Если в FM 1 ничего не подключено, выходной сигнал огибающей нормализуется к нему и ослабляется регулятором FM 1.

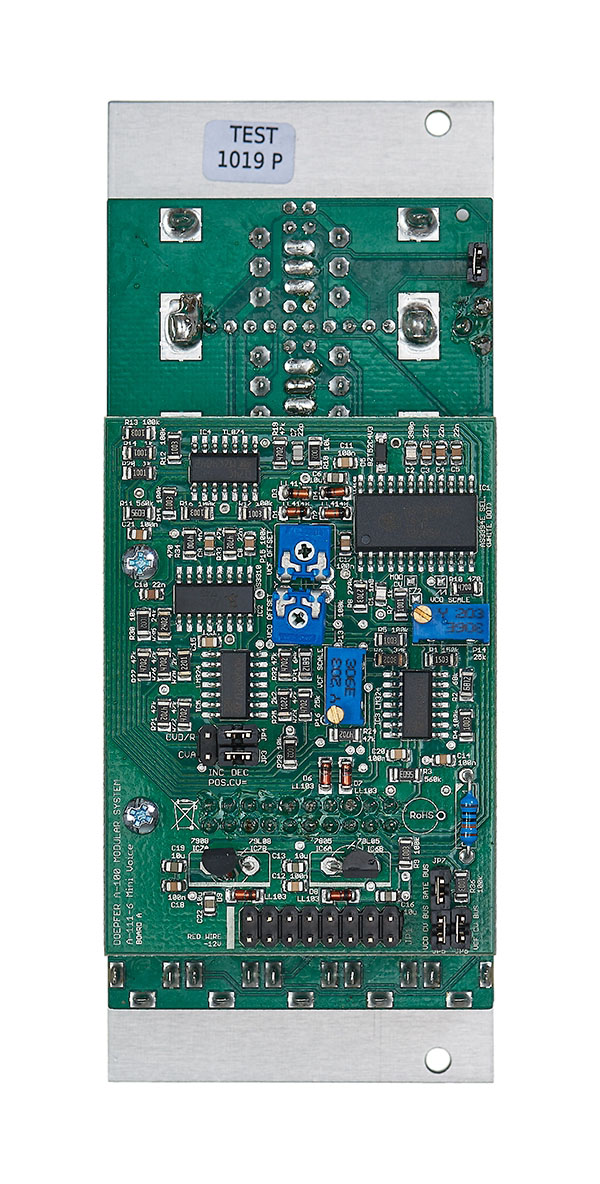

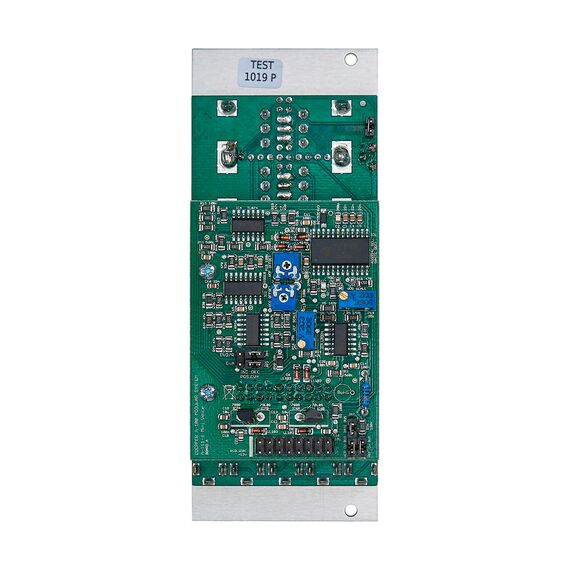

Огибающая имеет переключатель, который выбирает между A/D, ADSR и A/R. Есть элементы управления временем атаки и затухания/восстановления, а также вход CV, помеченный как CVT. Перемычка на задней панели модуля выбирает, влияет ли CV только на время атаки, только время затухания/восстановления или влияет на все настройки одновременно. Другая внутренняя перемычка устанавливает, будет ли положительный CV удлинять или сокращать время огибающей. Уровень сустейна устанавливается на постоянное значение 50% в режиме ADSR.

Секция баланса состоит из двух VCA, регулятора баланса и входа CV баланса. Выход VCO жестко подключен к VCA1, а внешний вход подключен к VCA2. Когда на внешний вход ничего не подключено, субоктавная импульсная волна, полученная из высоты тона ГУН, подается на VCA2. Ручка баланса и вход CV контролируют, какой сигнал VCA присутствует на выходе секции баланса. В середине два сигнала имеют одинаковую амплитуду. Против часовой стрелки от середины выделяется VCA1, а по часовой стрелке выделяется VCA2. Выход баланса жестко подключен к входу VCF.

Конечный выход VCA имеет регулятор усиления, который устанавливает начальный уровень усиления. Переключатель управляет тем, управляется ли VCA внутренней огибающей, стробирующим сигналом, который обходит огибающую, или ручной регулировкой усиления только для гула модуля. В режиме внешнего модуля гейта могут возникать потенциально нежелательные щелчки. Чтобы свести это к минимуму, можно установить перемычку на задней панели модуля, чтобы добавить некоторое ограничение поворота на входе стробирования. VCA имеет некоторые нетрадиционные характеристики отклика: от -90 дБ до -20 дБ отклик экспоненциальный, а от -20 дБ до 0 дБ отклик линейный.

Основные характеристики

• Полноценный синтезаторный тембр
• VCO с треугольным основанием
• Конверт AD, AR, ADSR с контролем CV
• Регулятор баланса для смешивания внутреннего VCO с внешним входом или вспомогательным осциллятором
• VCA с уникальной кривой отклика
• Фильтр нижних частот 24 дБ
• Резонанс фильтра с возможностью  автоколебания при высоких настройках
